气体/水蒸气透过率测试装置 CELASIS
 气体•水蒸气透过率测定装置 CELASIS |
气体•水蒸气透过率（GTR、WVTR）
食品、医疗品行业中，因为被氧化而导致品质劣化，有机器件行业也存在着因水分、氧气而导致发光器件劣化的课题。为了延长食品、医疗品，有机器件的寿命，在短时间内高感度正确评估气体阻断性（气体透过性）、水蒸气阻断性（水蒸气透过性）的能力尤为重要。
本公司拥有一系列可以测定气体/水蒸气透过率（GTR、WVTR）的装置。
气体•水蒸气透过率测定装置 CELASIS
快速测定、世界**的敏感度、实现SI痕量测定
本装置为具有快速•高感度且高精度测定薄膜的气体阻断能力的装置。不仅在要求高度的水蒸气阻断性的有机器件和太阳电池上，对于防止因氧化带来品质劣化的氧气阻断性也非常重要的食品•医疗产品包装领域等，各种各样的领域的研究开发和品质管理中也能做出贡献。
使用本装置可以检测出相当于在10个足球场的面积的样品（薄膜）上，1天滴上1滴水的10-7 g/m2/day级别的水蒸气透过率（WVTR）。此外，通过新开发的测定方法的使用，可以大幅度缩短测定时间，使用公共机关的校正器，是一款可以依照国家标准进行痕量定量测定的气体阻隔性能的评估、测定装置。
本装置在日本国内、国际的学会、展示会上广泛介绍，同时也在申请国际标准。目前在显示器、有机器件生产厂家、国公立研究机构以外，在海外（尤其是中国）已经拥有了多台的销售实绩。
此外，在有机器件、太阳电池领域、食品、包装领域广泛使用的阻隔膜、阻断膜以外，半导体领域的精细陶瓷、容器、包装材质领域的玻璃、电子部品领域的金属等方面，也拥有丰富的测定实绩。
使用本装置可以检测出相当于在10个足球场的面积的样品（薄膜）上，1天滴上1滴水的10-7 g/m2/day级别的水蒸气透过率（WVTR）。此外，通过新开发的测定方法的使用，可以大幅度缩短测定时间，使用公共机关的校正器，是一款可以依照国家标准进行痕量定量测定的气体阻隔性能的评估、测定装置。
本装置在日本国内、国际的学会、展示会上广泛介绍，同时也在申请国际标准。目前在显示器、有机器件生产厂家、国公立研究机构以外，在海外（尤其是中国）已经拥有了多台的销售实绩。
此外，在有机器件、太阳电池领域、食品、包装领域广泛使用的阻隔膜、阻断膜以外，半导体领域的精细陶瓷、容器、包装材质领域的玻璃、电子部品领域的金属等方面，也拥有丰富的测定实绩。
特长

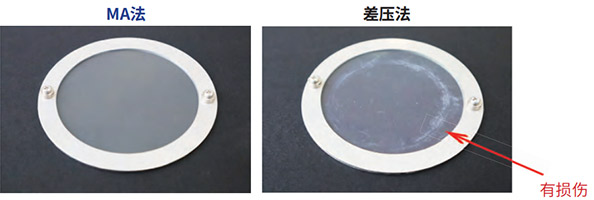

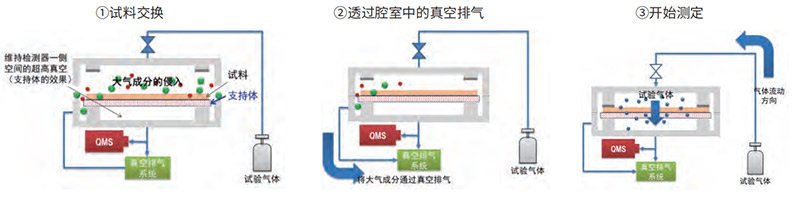

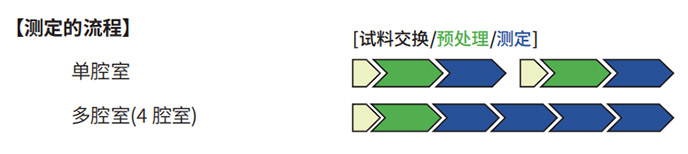

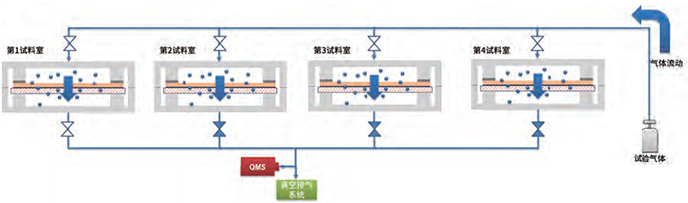

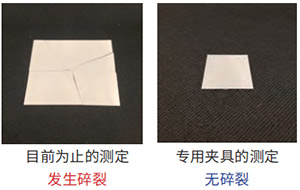

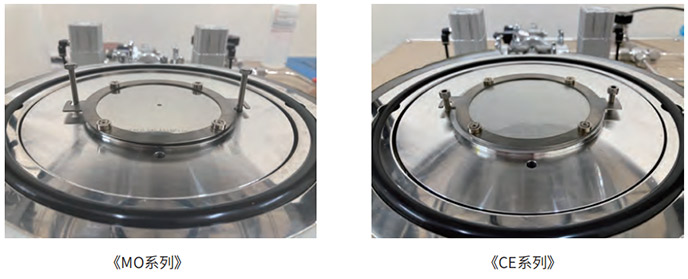

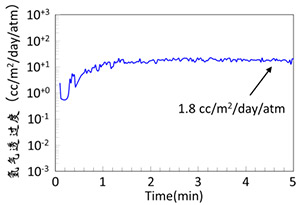

| 通过独自手法（MA法）快速测定 已申请专利 （Modified differential pressure method with an Attached support method） 与产业技术综合研究所（以下称为“产综研”）共同开发的薄膜样品的气体•水蒸气透过率（GTR、WVTR）测定新手法。 在测定试样与检测器之间測定試料与检测器之间放入「支持体层」，减少测定时压力差带给试样的损伤，缩短测定时间，简化装置的结构，提升检测敏度。 |  |

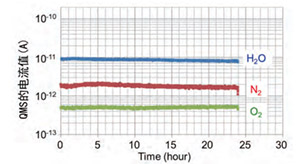

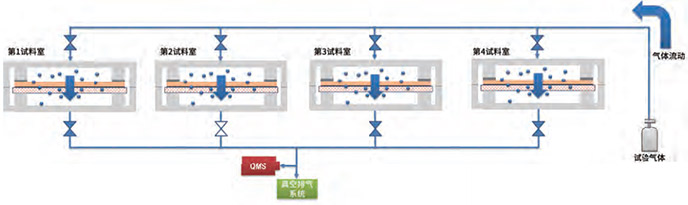

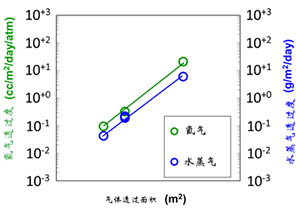

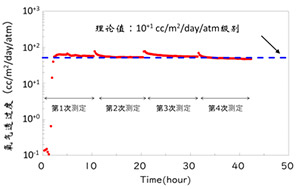

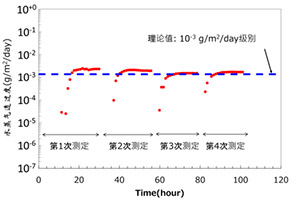

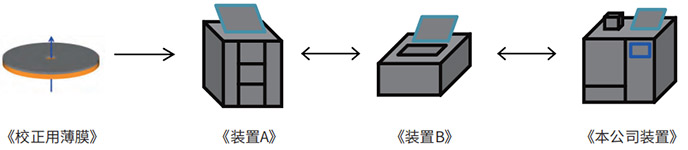

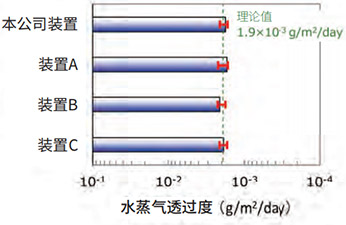

| 高感度检测器使多种类气体透过率测定变为可能 采用四重极质谱分析计（QMS）作为检测器。 具备极高感度，换算成水蒸气透过率（WVTR），可以检测10-7 g/m2/day级别以下的微量水分。水蒸气之外还可以定量其他多种气体。 |  |
| 确保痕量检测可能的**值测定 已申请专利 通过使用产综研开发的标准电导因子，可以使用国家标准进行QMS的痕量校正。 本技术采用了在国际规格ISO/TS 20175：2018中规定的、典型的QMS的“in-situ”校正法。 |  |
| 测定的自动化 从触屏上，一次操作就可以自动完成装置的启动/停止、开/闭试料室、水蒸气的供给等动作。 方便了用户的操作，降低了因为操作失误带来真空装置故障的风险。 |  |
评估测定实例
通过MA法缩短测定时间 |

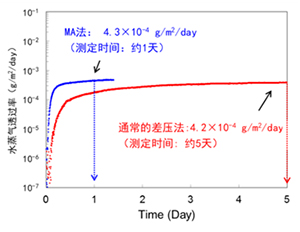

•试料：有机器件基板薄膜 基材：PET 100 μm 阻断层：有机/无机多层累积 单面阻断层 •试验条件：40℃90%RH •预处理条件 MA法： 无 差压法： 80℃真空排气（12小时） ＋40℃设定后，待机至安定状态（6小时） 通常的差压法需要5天时间测定，使用MA法可以在1天完成测定。(与通常相比约为1/5的测定时间） |
高感度水蒸气透过率（WVTR）测定 |

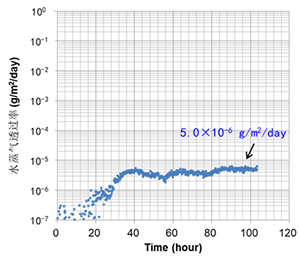

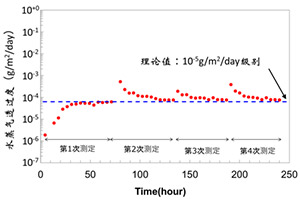

•试料：柔性OLED基板薄膜 基材：PEN 125 μm 阻断层：有机/无机多层累积 单面阻断层 •试验条件：40℃90%RH •测定方法：MA法 •预处理条件：40℃真空排气 （24小时） 使用MA法进行测定，10-6 g/m2/day级别的高阻隔性薄膜样品也只用大概3天就完成评估。 |
高感度气体透过率（GTR）测定 |

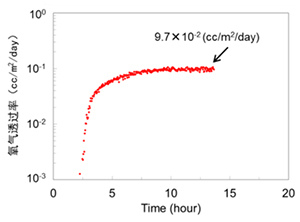

•试料：太阳电池前膜用薄膜 基材：PET 60 μm 阻断层：有机/无机多层累积 WVTR10-3级别 •试验条件：40℃、O2 1atm供给 •测定方法：差压法 •预处理条件：80℃真空排气（12小时） +40℃设定后，待机至安定状态（6小时） 各种气体的透过率用1台装置即可测定。 （水蒸气、氧气、氮气、氦气、二氧化碳等） 评估事例中对氧气透过率进行测定，在氧气开始供给后大约10个小时完成测定。氦气等气体的灵活使用，可以替代水蒸气的直接测定，大幅度缩减对于阻隔膜的品质管理所需时间。 |
装置规格
| 测定方法 | MA法 . 压差法 | |
| 检测器 | 四重极质谱分析计 | |
| 真空排气系统 | 串联式涡轮分子泵，旋转油泵 | |
| 气体透过率测定范围 |
水蒸气透过率 WVTR | 10-6~10+2 g/m2/day |
|
氧气透过率 OTR | 10-3~10+2 cc/m2/day | |
| 需要样品尺寸※ | 85×85mm以上（透过部 Φ60mm标准尺寸） | |
| 温度控制范围 | 温室+5℃~100℃ | |
| 湿度控制范围 | ~90%RH（依据温度而定） | |
| 装置尺寸 | W1000×D600×H1330mm | |
| 重量 | 大约200kg | |
| 装置本体电源 | AC 100 V or AC 200 V.<2000W | |
应用领域
 |
OLED显示•照明 柔性基板 封装薄膜 |
 |
医药品包装薄膜 PTP包装 输血袋 |
 |
食品包装薄膜 蒸煮杀菌袋 |
